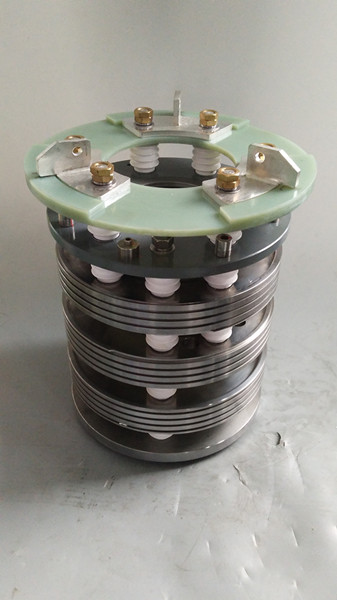

滑环s架系统是双馈异步风力发电机的关键部件。滑环-s架系统由滑环、s架、碳s组成。
崇德集电环致力于提高风机的运行效能。
崇德设计的集电环能达到好小的磨损，提高风机系统的工作效率，延长服务期，使维修成本大大降低。
集电环工作转速在正常值时，表面螺旋槽设计能保证碳s和环面的安全接触，以及提高环面的散热功能。
崇德集电环致力于提高风机的运行效能。
设计的集电环能达到好小的磨损，提高风机系统的工作效率，延长服务期，使维修成本大大降低。
集电环工作转速在正常值时，表面螺旋槽设计能保证碳s和环面的安全接触，以及提高环面的散热功能。
集电环有D270（850KW）、D280（1.5MW）、D300（2MW）、D320（2.5MW）等型
号可供选择。
s架是通过弹簧降压力加在与集电环表面滚动接触的碳s上，使其在固定体与旋转体之间稳定地传到电流机构。
1.2集电环与s架的结构
2、s架安装
与s架所配合的零件(包括发电机集电环罩端盖、集电环罩外壳等等)，必须符合发电机制造商和集电环制造商共同的技术要求。在此基础上，通常发电机s架固定有三种形式。
①s架是以螺杆单端固定的方式安装到集电环罩单侧端盖上。
②以螺栓两端固定的方式装到集电环罩两侧端盖上
③将s架直接固定在集电环罩的外壳上。
目前集电环配套的s架采用整体组装式结构，依靠螺杆单端固定的方式安装到集电环罩单侧端盖上，主
要装配过程如下：
a.撕掉s架上的保护膜。
b.检查微动开关线路是否完好，功能正常。
c.检查各零部件装配是否牢固，外观是否受损。
d.将s架上的三个螺栓装入集电环罩端盖上的s架安装孔，调整s架位置，使s架整体与转子轴线平行，s握底面到集电环表面距离相等，并且在2-4mm范围内。
e.用力矩扳手将安装螺杆的螺帽拧紧，拧紧力矩参考发电机厂家要求或者相应国家标准。
3、碳s安装
碳s装入s握以后需要将碳s辫子线固定到s握上，安装良好的碳s安装后需要磨合处理，打磨碳s表面，使其与集电环更好贴合,形成良好氧化膜。具体步骤如下：
a.用砂布缠在集电环表面，插入碳s，压下卷簧，慢慢旋转发电机转轴，打磨碳s与集电环接触面积达到80%以上。
b.拿开砂布，将s握导线固定在s握上，拧紧力矩参考发电机厂家技术文件或者相关国家标准。
c.装上碳s以后，抓住碳s导线向外拉几次，检查碳s在弹簧力的作用下可以在s握离顺畅滑动。注意不要拉碳s金属柄。
d.使用压缩空气或者干净棉布、毛s等将s架和集电环表面清理干净。
4、恒压力弹簧安装装好碳s后需要将恒压力弹簧装入s握，装配前需要检查弹簧状态完好，无松圈、变形等缺陷。具体步骤如下：
a.按照下图放置弹簧，弹簧直立部分放入s握滑动槽，弹簧弯曲部分与碳s圆弧凹槽贴合。
b.向下按压弹簧，直到恒压弹簧限位卡放入s握限位
5.氧化膜
在电s与换向器、集电环的滑动接触中，其表面所生成的褐色、深紫色、浅兰色、咖啡等色的一层薄膜，通称为“氧化膜”。在电s运动过程中，起着非常重要的作用。氧化膜主要由两部分组成。其一是与基体金属结合在一起的金属氧化物和金属氢氧化物，称为氧化薄膜;其二，是炭素薄膜。炭素薄膜是在运行过程中从电s上剥离下来的极其细小的炭石墨粒子，电s材质中所含的不纯物、空气中浮游的尘埃以及被吸附的水分和氧气所组成。氧化膜在运行过程中对电s的磨损起着非常重要的作用。换向器表面上的氧化膜对维持电机的正常运行，起着十分重要作用。首先它使电s与换向器之间摩擦系数减小，起到了很好的润滑作用，使电s能在换向器上稳定地运行。这也大大地降低了电s和换向器的磨损。其次，由于金属氧化膜的电阻率较大，因而增加了电s与换向器之间的接触压降，限制了被电s短路的元件内的短路电流，改善了换向性能。
